圓柱蝸桿減速器

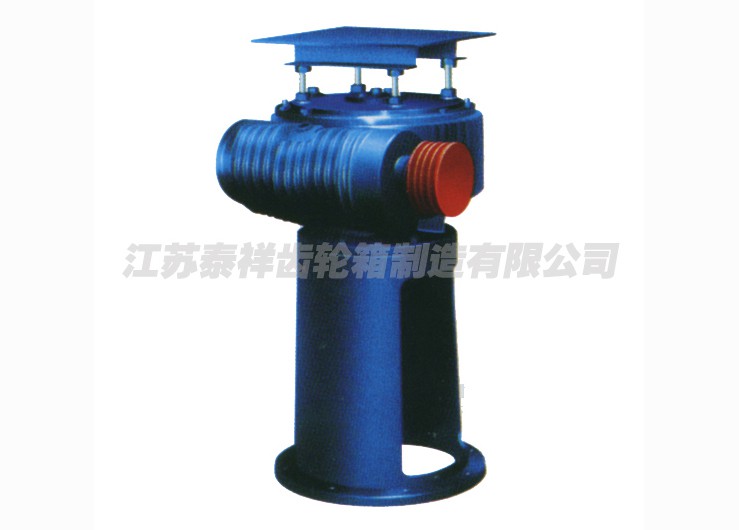

一、M型立式圓柱蝸桿減速機的概述

本系列減速機為二級減速傳動機構，級為帶傳動，第二級為阿基米德圓柱蝸桿蝸輪傳動。其特點有：結構緊湊傳動比大，工作平穩可靠、無噪音、在蝸桿螺線導程角小的情況下減速機還具有自鎖性。

該機適用于室內無大震動情況的化工設備（攪拌器）的立式減速裝置，并廣泛用于搪玻璃反應罐，以順時針方向旋轉為宜。若配上防爆電機和靜電三角帶還可以用在有防爆要求的場合。

二、型號標定意義及示例

Y  M  10 - Ⅲ

Y 表電機類型代號（Y系列注Y；YA、YB系列分別注A、B若選喲其它系列電機請參照LC型電機標記方法，不帶電機可不注）

M 立式蝸桿減速機的一種代號

10 模數

Ⅲ 輸出軸轉速代號

分類

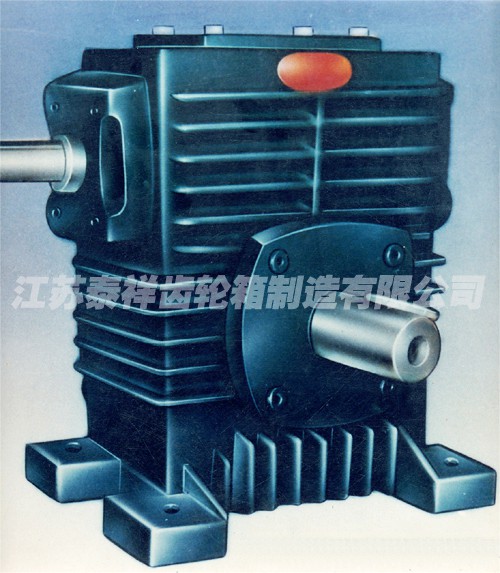

1.WD、WS圓柱蝸桿減速機的適用范圍

該標準為一級傳動的阿基米德圓柱蝸桿減速機，WS（蝸桿上置）WD（蝸桿下置）。蝸阿基米德圓柱蝸桿減速器適用于蝸桿嚙合處滑動速度不大于7.5m/s；蝸桿速度不超過1500r/min;工作環境溫度為-40～＋40℃；并可正、反方向運轉的場合。

2.WD、WS圓柱蝸桿減速機代號

圓柱蝸桿減速器的標記包括：型號、中心距、傳動比、裝配型式。
